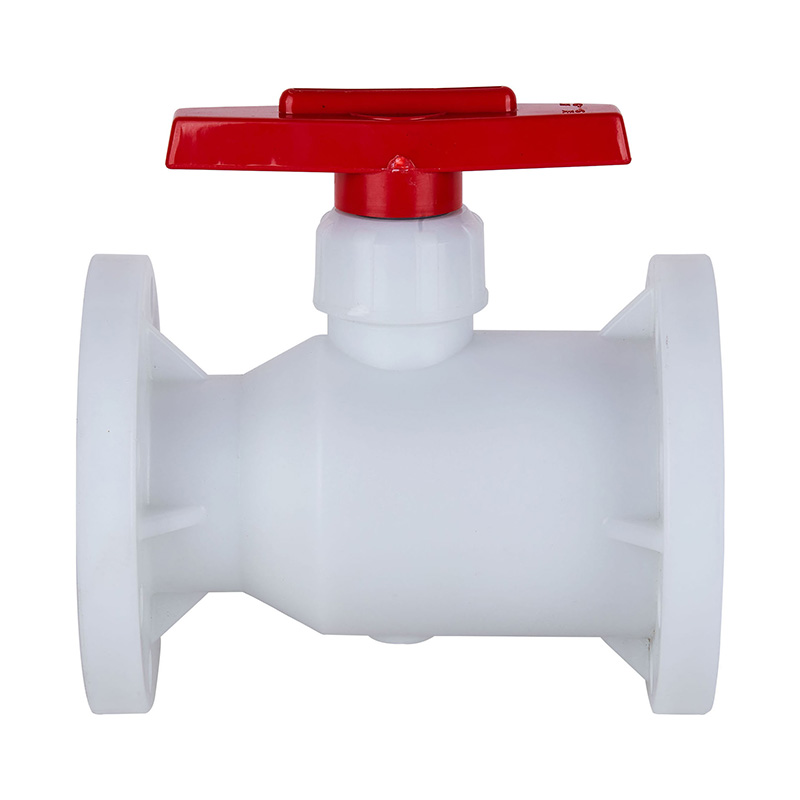

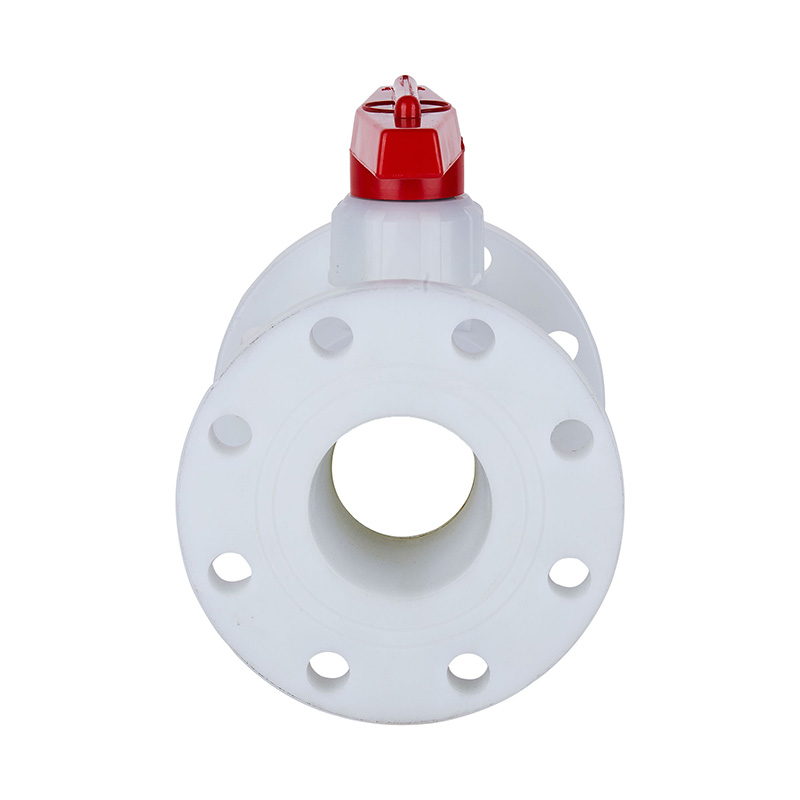

FRPP Q41F-10S Flenskogelkraan DN15-300 GB Standaard

FRPP/Rpp lichaamsvorm DN15-DN100 kogelkraan rechtdoor type kunststof flens vaste kogelkraan op hoge temperatuur voor industrieel watergebruik
Modelnr.: Q41F-10S
Materiaal: kunststof
Verbindingsvorm: Flens
Rijmodus: handmatig
Nominale druk: 10kg
Kanaal: Straight Through-type
Structuur: vaste kogelkraan
Functie: Bypass-klep
Temperatuur: hoge temperatuur
Toepassing: Industrieel gebruik, Industrieel watergebruik
Specificatie: DN15-DN100
Herkomst: Ningbo, Zhejiang
HS-code: 8481804090

Drukklasse: 1,0 MPa (10 bar)

Structurele kenmerken van producten

1. De kogelkraan uit de technische kunststofserie gebruikt FRPP, PVDF, PVC-C, PVC-U, PPH enz. Het thermoplastische plastic tegen corrosie dat zich in een enkel spuitgietproces heeft gevormd en een sterk vermogen heeft om corrosie te weerstaan.
2. Betrouwbare afdichting, klein openings- en sluitmoment. Openings- en sluitmoment.
3. Kleine vloeistofweerstand, snel openen / sluiten.
4. Eenvoudige structuur, mooie uitstraling.

App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

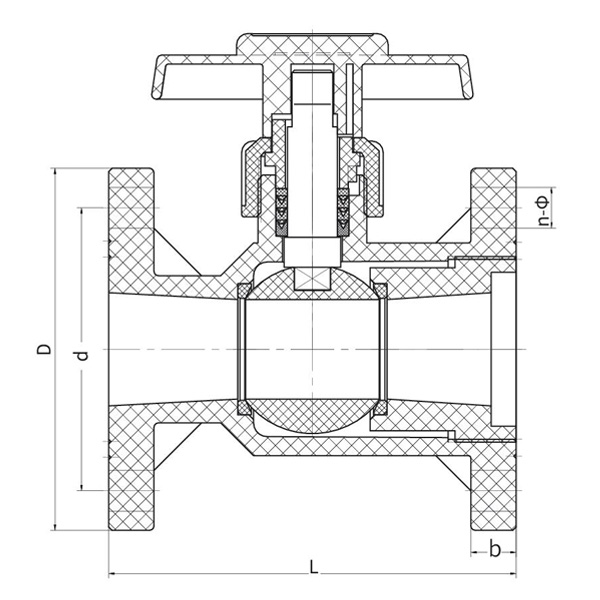

Boddily Form-kogelklepconstructiedetailtekening

Onderdeelmateriaaltabel

Nee. Naam Materiaal
1 Handvat Legering materiaal
2 Borgmoer FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokalisatiering FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stam FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stam seal PTFE
6 Verzegelde bal PTFE
7 Afdichting zitting FRPP, PVDF, PVC-U, PVC-C, PPH
8 Bal FRPP, PVDF, PVC-U, PVC-C, PPH
9 Lichaam FRPP, PVDF, PVC-U, PVC-C, PPH
Dimensielijst

DN (mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18.5X20 8-Φ19 8-Φ18.5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18.5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
