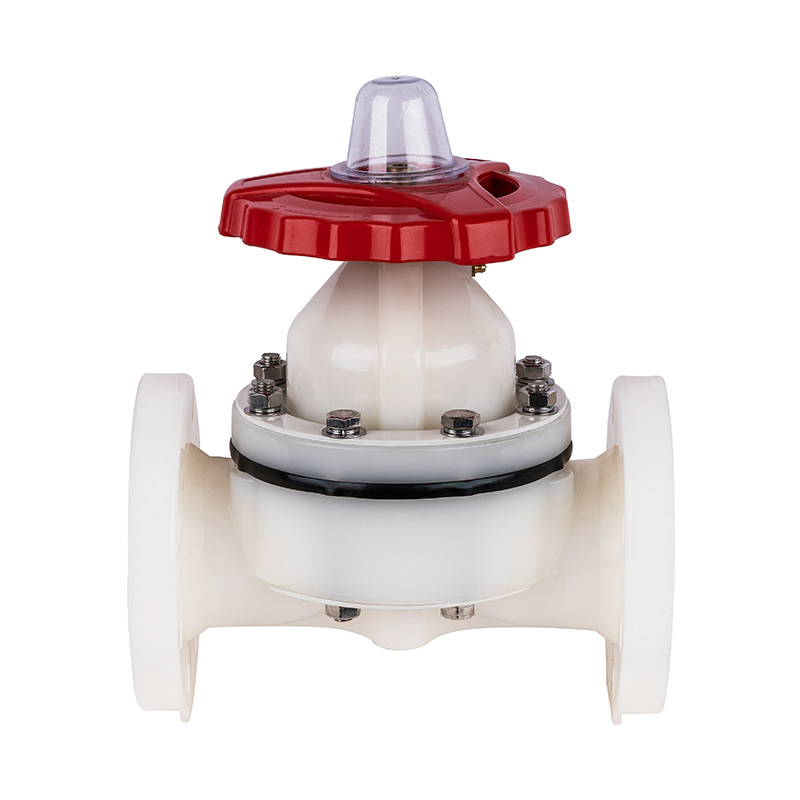

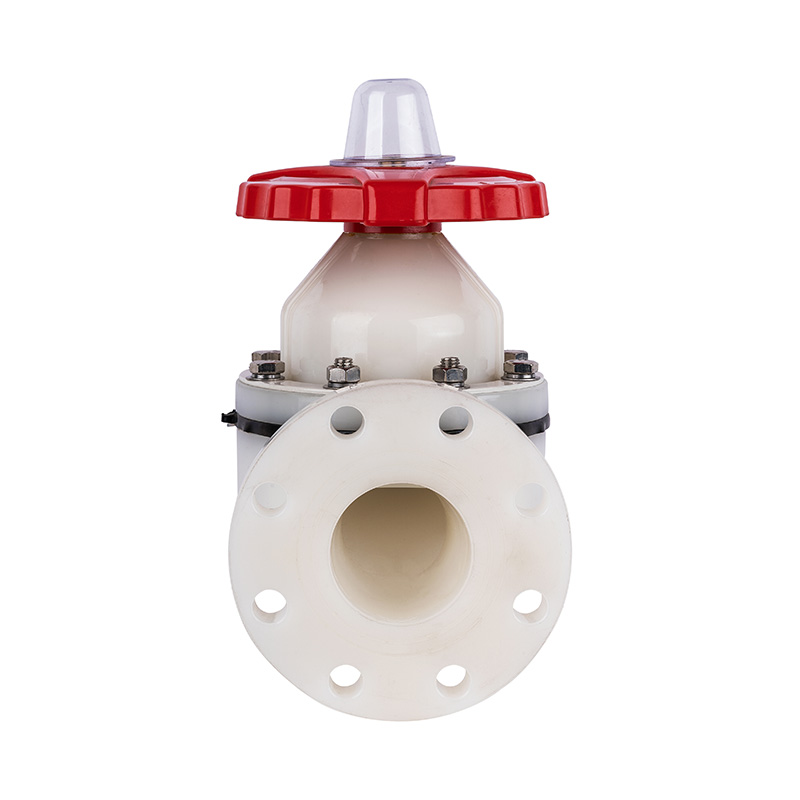

PVDF flenstype membraanklep DN15-300

PVDF flenstype membraanklep DN15-300

Uitstekende kwaliteit Nieuwe PVDF-flensuiteinden 1-weg witte middendruk ISO9001-certificaat membraanklep voor de chemische industrie

Modelnummer: G41F-10F

Kleur: Wit

Toepassing: Algemeen

Materiaal: PVDF

Temperatuur van de media: hoge temperatuur, gemiddelde temperatuur

Druk: gemiddelde druk

Vermogen: handmatig

Media: zuur

Poortgrootte:DN15-DN300

Structuur: diafragma

Productnaam: membraanventiel

Aansluiting: flensuiteinden

Certificaat: ISO9001

Middel: zuur

Werkdruk: 0-10 bar

Ventieltype: 1-weg

Afdichting: EPDM F46

Levertijd: 7 dagen

MOQ: 1 stuk

0086 180 6712 3173 Neem contact met ons op
PREV：PPH flenstype membraanklep DN15-300
NEXT：CPVC flenstype membraanklep DN15-300
  • Beschrijving
  • Aanvullende informatie
  • BelaNgrijkste structurele kenmerken

    1. Het afdicHtingsmembraan is gemaakt van F46 of PFA, het aantal vouwen is ≥120.000 keer, en de corrosieweerstand is gelijk aan F4.

    2. Door de schroefhefstructuur aan te nemen, is de openings- en sluitkracht enorm en is de stabiliteit goed.

    App-temperatuurgebonden lijst

    Materiaal Gemiddelde temperatuur°C Materiaal Gemiddelde temperatuur°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

    Detailtekening membraanklepconstructie

    Nee. Naam Materiaal
    1 Dekkingslimiet ALS
    2 Stud Staal, roestvrij staal.
    3 Borgmoer FRPP
    4 Wasmachine FRPP
    5 Wiel Legering materiaal
    6 Platen Staal, roestvrij staal
    7 Dubbelkoppige stud en moer Staal, roestvrij staal
    8 Motorkap FRPP, PVDF, UPVC, CPVC, PPH
    9 Juk Noot HT300 Staal
    10 Stang Staal, roestvrij staal
    11 Schijf FRPP, PVDF, UPVC, CPVC, PPH, staal, roestvrij staal, C.I.FRP
    12 Flim EPDM, FPM
    13 Diafragma F46.PFA
    14 Lichaam FRPP, PVDF, UPVC, CPVC, PPH
    15 Platen Staal, roestvrij staal

    Lijst met werkdruk en werktemperatuur

    Kaliber/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Dimensielijst

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Bekijk overzicht
PVDF flenstype membraanklep DN15-300

Uw droom naar de wereld dragen Kwaliteit is leven

Wij zijn een toonaangevend bedrijf op dit gebied en bieden specifieke oplossingen voor al onze klanten
Een membraanklep is een type klep dat een flexibel membraan gebruikt om de stroomdoorgang te scheiden van het bedieningsmechanisme van de klep. Het membraan, dat doorgaans is gemaakt van rubber of een ander flexibel materiaal, is verbonden met een steel die door het kleplichaam gaat. Wanneer de steel omhoog of omlaag wordt bewogen, comprimeert of decomprimeert deze het diafragma, waardoor de stromingsdoorgang wordt geopend of gesloten.
Membraankleppen worden vaak gebruikt in toepassingen waarbij de stroomdoorgang moet worden geïsoleerd van het bedieningsmechanisme van de klep om vervuiling of lekkage te voorkomen. Ze worden veel gebruikt in de chemische, farmaceutische, voedingsmiddelen- en drankenindustrie. Het wordt ook veel gebruikt in cleanrooms, sanitaire en steriele toepassingen. Ze kunnen ook worden gebruikt in toepassingen waarbij de gecontroleerde vloeistof schurend of corrosief is, omdat het diafragma kan worden gemaakt van materialen die bestand zijn tegen deze omstandigheden.
Membraankleppen zijn ontworpen voor een lange levensduur en lage exploitatiekosten. Er is een breed scala aan materialen, aansluitingen en debiettests beschikbaar. Membraankleppen bieden een uitstekend compromis tussen betrouwbaarheid, kosten en prestaties.
