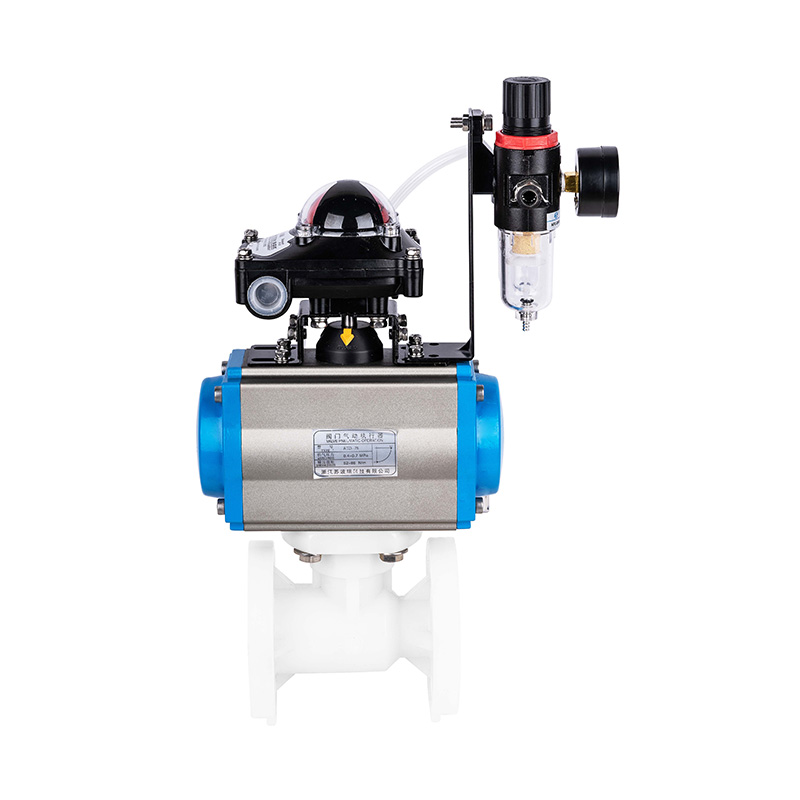

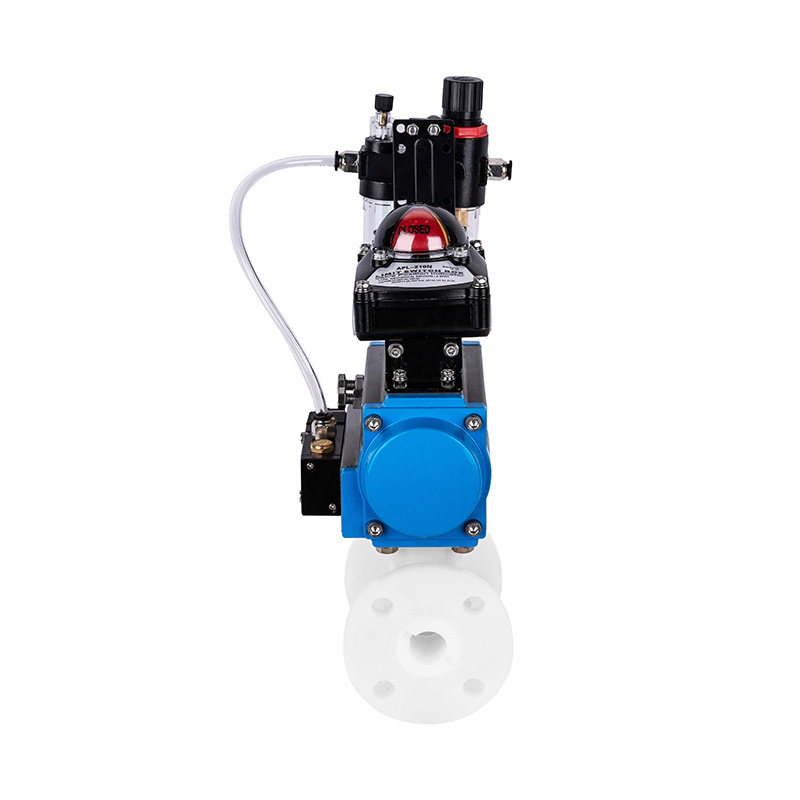

PVDF pneumatische flenskogelkraan DN15-300

PVDF pneumatische flenskogelkraan DN15-300

Concurrerende prijs CPVC elektrische actuator vlinderklep Aangepaste 300 mm 400 mm 1200 mm Plastic Wafer Type dubbele flens vlinderklep voor landbouw en watersysteem

Type: vlinderkleppen

Plaats van herkomst: China

Merknaam: KXPV

Modelnummer: D971X-10V

Toepassing: Algemeen

Temperatuur van de media: hoge temperatuur, gemiddelde temperatuur

Vermogen: pneumatisch

Media: zuur

Poortgrootte:DN32-1000

Structuur: vlinder

Lichaamsmateriaal: CPVC

Aansluiting: flensuiteinden

Standaard: DIN3352 F4

Gebruik: Industrie

Werktemperatuur:-10--70

Levertijd: 7 dagen

MOQ: 1 stuk

0086 180 6712 3173 Neem contact met ons op
PREV：PPH Pneumatische Flenskogelkraan DN15-300
NEXT：CPVC pneumatische flenskogelkraan DN15-300
  • Beschrijving
  • Aanvullende informatie
  • BelaNgrijkste structurele keNmerken

    1. De kogelkraan uit de technische kunststofserie geBruikt FRPP, PVDF, CPVC, UPVC, PPH enz. Het thermoplastische plastic tegen corrosieweerstand dat zich in een enkel spuitgietproces heeft gevormd en een sterk vermogen heeft om corrosie te weerstaan.

    2. Betrouwbare afdichting, klein openings- en sluitmoment. Openings- en sluitmoment.

    3. Kleine vloeistofweerstand, snel openen / sluiten.

    4. Eenvoudige structuur, mooie uitstraling.

    App-temperatuurgebonden lijst

    Materiaal Gemiddelde temperatuur°C Materiaal Gemiddelde temperatuur°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃ ~ 90℃

    Boddily Form-kogelklepconstructiedetailtekening

    Onderdeelmateriaaltabel

    Nee. Naam Materiaal
    1 Hendel Aluminiumlegering
    2 Borgmoer FRPP, PVDF, UPVC, CPVC, PPH
    3 Binnenste plug FRPP, PVDF, UPVC, CPVC, PPH
    4 Stang FRPP, PVDF, UPVC, CPVC, PPH
    5 Stamafdichting PTFE
    6 Verzegelde bal PTFE
    7 Afdichting zitting FRPP, PVDF, UPVC, CPVC, PPH
    8 Bal FRPP, PVDF, UPVC, CPVC, PPH
    9 Lichaam FRPP, PVDF, UPVC, CPVC, PPH

    Dimensielijst

    DN (mm)

    D1

    D

    L

    b

    n

    Φ

    D

    JIS

    DIN

    ANSI

    n

    JIS

    DIN

    ANSI

    Φ

    JIS

    DIN

    ANSI

    15(1/2')

    95

    65

    70

    65

    2.38

    120

    18

    4

    4

    4

    4

    14

    15

    14

    0.63

    20 (3/4')

    105

    75

    75

    75

    2.76

    120

    18

    4

    4

    4

    4

    14

    15

    14

    0.63

    25 (1')

    115

    85

    90

    85

    3.13

    130

    18

    4

    4

    4

    4

    14

    19

    14

    0.63

    32(1-1/4')

    135

    100

    100

    100

    3.45

    145

    18

    4

    4

    4

    4

    18

    19

    18

    0.63

    40 (1-1/2')

    145

    110

    105

    110

    3.88

    168

    20

    4

    4

    4

    4

    18

    19

    18

    0.63

    50 (2')

    160

    125

    120

    125

    4.74

    180

    22

    4

    4

    4

    4

    18

    19

    18

    0.75

    65 (2-1/2')

    180

    145

    140

    145

    5.49

    225

    22

    4

    4

    4

    4

    18

    19

    18

    0.75

    80 (3')

    195

    160

    150

    160

    6

    260

    25

    8

    8

    8

    4

    18

    19

    18

    0.75

    100 (4')

    215

    180

    175

    180

    7.5

    280

    25

    8

    8

    8

    8

    18

    19

    18

    0.75

    125 (5')

    245

    210

    210

    210

    8.5

    350

    30

    8

    8

    8

    8

    18

    23

    18

    0.87

    150 (6')

    280

    240

    240

    240

    9.51

    400

    30

    8

    8

    8

    8

    23

    23

    23

    0.87

    200 (8')

    335

    295

    290

    295

    11.75

    400

    35

    8

    12

    8

    8

    23

    23

    23

    0.87

    250 (10')

    390

    350

    355

    350

    14.03

    450

    38

    12

    12

    12

    12

    23

    25

    23

    0.97

    300(12')

    445

    400

    400

    400

    16.7

    450

    40

    12

    16

    12

    12

    23

    25

    23

    0.97

Bekijk overzicht
PVDF pneumatische flenskogelkraan DN15-300

Uw droom naar de wereld dragen Kwaliteit is leven

Wij zijn een toonaangevend bedrijf op dit gebied en bieden specifieke oplossingen voor al onze klanten
Een kogelkraan is een soort klep die een holle, geperforeerde en draaibare kogel gebruikt om de stroom van een vloeistof of gas te regelen. De bal is meestal gemaakt van metaal en er is een gat doorheen geboord, dat in lijn ligt met de vloeistofstroom wanneer de klep open is, en loodrecht op de stroom staat wanneer de klep gesloten is. Kogelkranen worden vaak gebruikt in industriële omgevingen, maar ook in loodgieterswerk en aardgasleidingen. Ze zijn eenvoudig te bedienen en kunnen worden gebruikt voor zowel aan/uit-regeling als throttling. De volle doorlaat en de verkleinde doorlaat zijn de twee meest voorkomende typen kogelkranen.
Sokkogelkranen, flenskogelkranen en kogelkranen met wormwieloverbrenging zijn alle soorten kogelkranen die voor specifieke toepassingen worden gebruikt.
A mof kogelkraan is een type kogelkraan voorzien van een mofaansluiting. Dit verbindingstype wordt doorgaans gebruikt voor leidingen met een kleinere diameter en maakt een eenvoudige installatie en verwijdering van de klep mogelijk.
A geflensde kogelkraan is een type kogelkraan voorzien van een flensaansluiting. Dit verbindingstype wordt doorgaans gebruikt voor leidingen met een grotere diameter en maakt een eenvoudige installatie en verwijdering van de klep mogelijk. Het zorgt ook voor een betere afdichting en kan een hogere druk en temperatuur aan in vergelijking met een mofaansluiting.
A kogelkraan met wormwiel is een type kogelkraan die wordt bediend door een wormwielaandrijving. Dit maakt nauwkeurige controle van de kleppositie mogelijk en wordt doorgaans gebruikt in toepassingen waarbij nauwkeurige controle belangrijk is, zoals bij industriële procescontrole. De wormwielaandrijving kan handmatig of gemotoriseerd zijn.
Al deze kleppen hebben een kogel aan de binnenkant die roteert om de vloeistofstroom door de buis te regelen, en ze kunnen worden gebruikt om de vloeistof- of gasstroom af te sluiten of te regelen.
