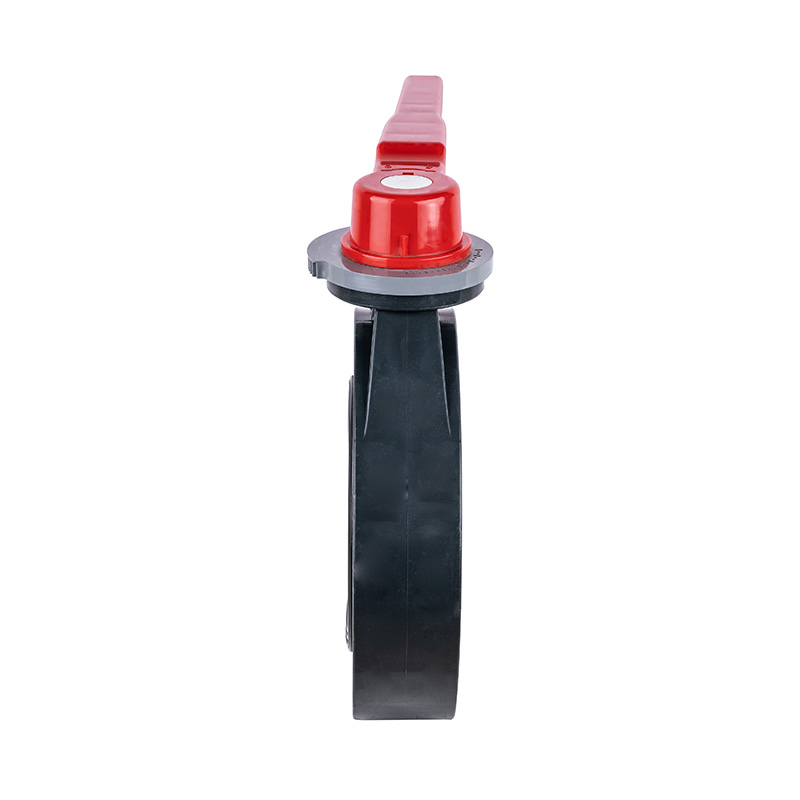

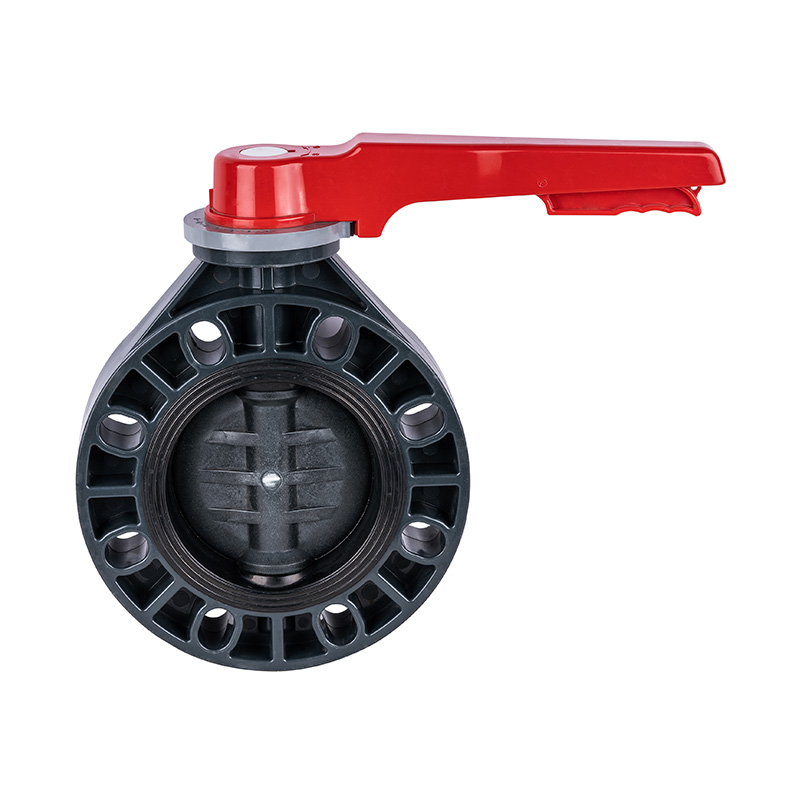

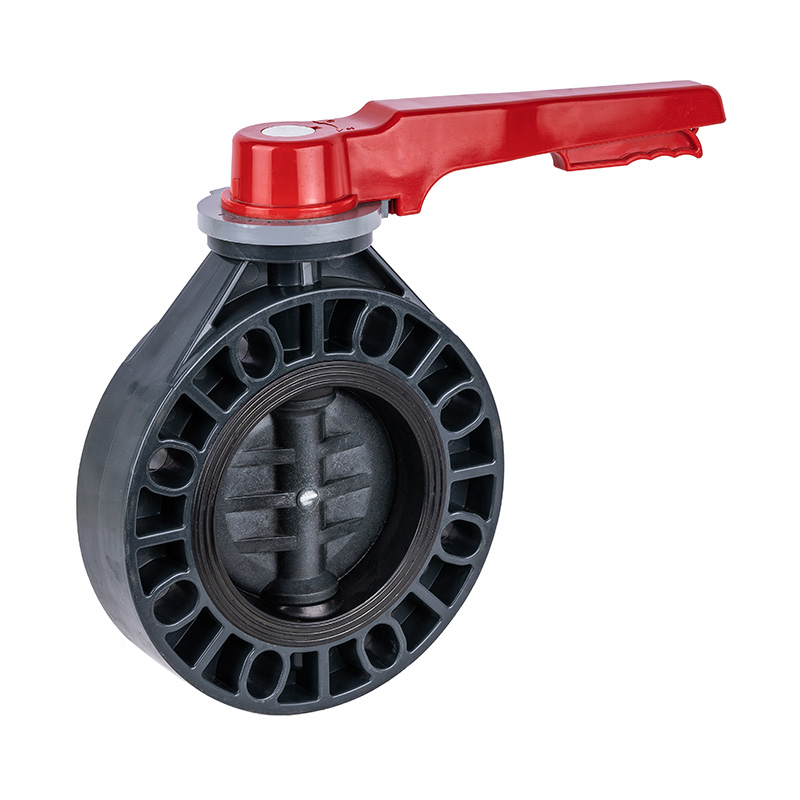

PVC-U D71X-10U Greepvlinderklep DN15-200 GB Standaard

Nieuwe collectie PVC-U hendel vlinderklep DN15-200 industriële zacht afgedichte middenafdichtende kunststof klep
Modelnummer: DN15-200
Rijmodus: handmatig
Verbindingsvorm: wafeltje
Structuur: middenafdichting
Afdichtingsvorm: geforceerd afgedicht
Klepsteel: gewoon
Drukklasse: 1,0 MPa (10 bar)
Werktemperatuur: -5 ~ 45 ℃
Materiaal van afdichtingsoppervlak: zacht verzegeld
Toepassing: Industrieel gebruik, Industrieel watergebruik
Stuurpen: staal, roestvrij staal
Handelsmerk: KXPV
Specificatie: DN15-200
Herkomst: Ningbo, Zhejiang

Structurele kenmerken van producten
1. De klep is klein en licht, gemakkelijk te demonteren en te repareren, en kan op elke positie worden geïnstalleerd.
2. De structuur is eenvoudig en compact, het bedieningskoppel is klein en de rotatie van 90 ° wordt snel geopend.
3. De stromingseigenschappen zijn meestal recht en de aanpassingsprestaties zijn goed.
App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Onderdeelmateriaaltabel

Nee.

Naam

Materiaal

1

Handvat hoofd

Legering materiaal

2

Zeshoekige moer

Staal, roestvrij staal

3

Handvat

Legering materiaal

4

Stam

Staal, roestvrij staal

5

Lente

Staal

6

Pas de positioneringsplaat aan

Legering materiaal

7

Vastzetten

Staal

8

Lokalisatie staaf

Legering materiaal

9

Lichaam

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Afdichtingsrubber

EPDM,FPM

11

Schijf

FRPP,PVDF,PVC-C,PVC-U,PPH

Detailtekening van de vlinderklepconstructie

Onderdeelmateriaaltabel

NEE.

Naam van onderdelen

Materiaal

Aantal

1

Handvat

Legering materiaal

1

2

Lokalisatie staaf

Legering materiaal

1

3

Positioneringsplaat

Legering materiaal

1

4

Noten beker

FRPP

4

5

Lichaam

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Schijf

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Afdichtingsrubber

EPDM, FPM

1

8

Stam

Staal, roestvrij staal

1

9

Vastzetten

Legering materiaal

1

Dimensielijst

DN (mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33,5
