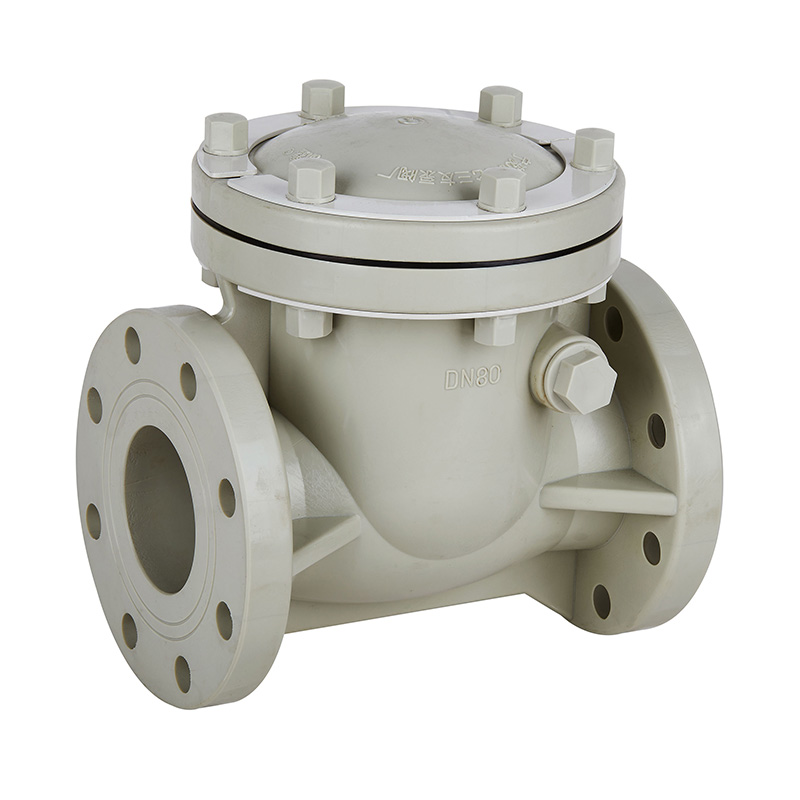

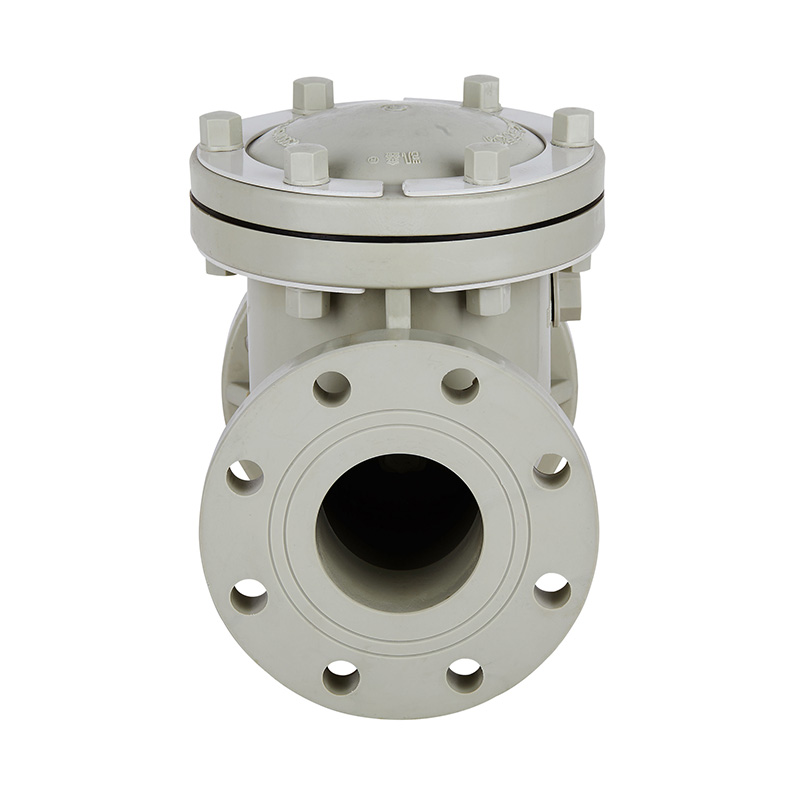

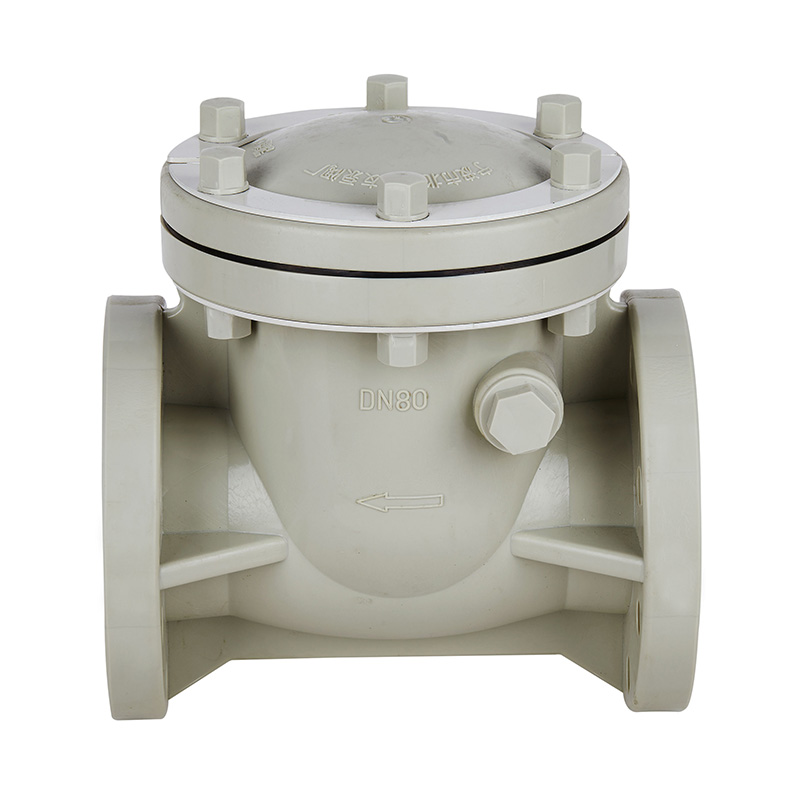

PPH H44F-10S Terugslagklep met terugslagklep DN15-300 GB Standaard

Aardse gele PPH Swing Type Wafer terugslagklep Aangepaste 10 inch DN15-DN300 kunststof industriële flap stille handmatige terugslagklep voor riolering
Herkomst: China
Merknaam: KXPV
Modelnummer: H44F-10S
Toepassing: Algemeen
Materiaal: kunststof
Temperatuur van de media: gemiddelde temperatuur, normale temperatuur
Druk: gemiddelde druk
Vermogen: handmatig
Media: Zuur
Poortgrootte: DN15-DN300
Structuur: controleren
Productnaam: Wafer-terugslagklep
Kleur: aards geel
Verpakking: kartonnen doos
Levertijd: 7 dagen
MOQ: 1 stuk

Drukklasse: 1,0 MPa (10 bar)

Structurele kenmerken van producten

1. Om het fenomeen van vloeibare tegenstroom te voorkomen om de pompapparatuur te beschermen.
2. Omdat het een cantilever-terugslagklep is, is er minder weerstand tegen stroming.
3. Door het gebruik van alle plastic materialen biedt het een uitstekende weerstand tegen corrosieve vloeistoffen zoals zuren en logen.
4. Verwijder niet alleen het kleplichaam uit de leidingen, maar open ook de motorkap voor interne inspectie en onderhoud.

App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Onderdeelmateriaaltabel

Nee.

Naam

Materiaal

1

Dopmoer

FRPP

2

Motorkap

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Rocker

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Afdekken

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Afdichtingsring

EPDM,FPM

6

Afdichtingsmoer

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Drijfstang

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Lichaam

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Zeshoekige bout

Staal, roestvrij staal

10

O-ringen

EPDM,FPM

11

Zeshoekige bout

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Vulling

Staal, roestvrij staal

13

Zeshoekige moer

Staal, roestvrij staal

Detailtekening terugslagklep zwenktype

Dimensielijst

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15(1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20(3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32(11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40(11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50(2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80(3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100(4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125(5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200(8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250(10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300(12") 445 400 400 575 38 12-p22 16-Φ25
