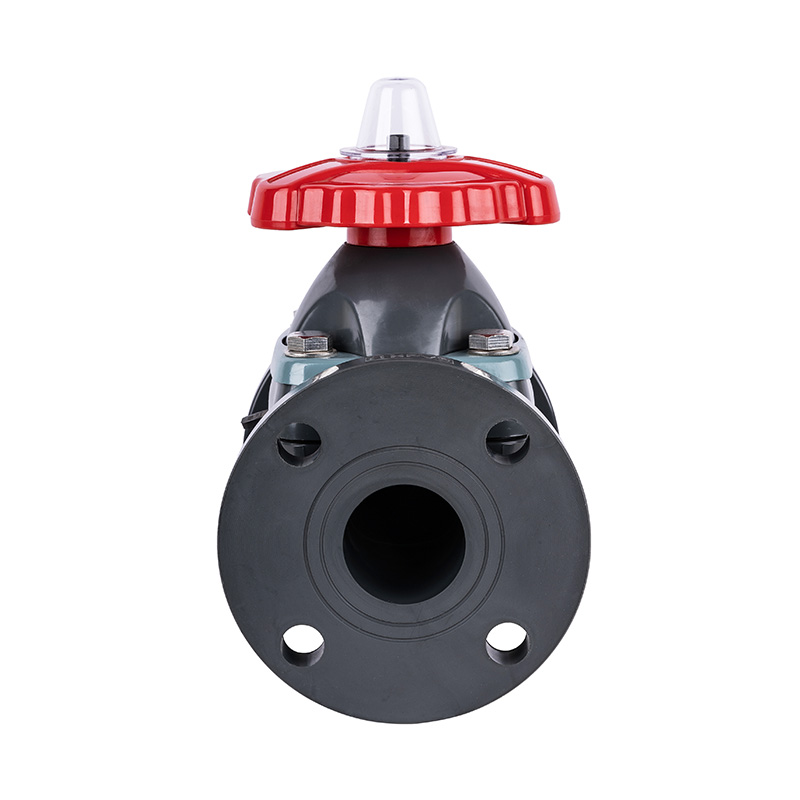

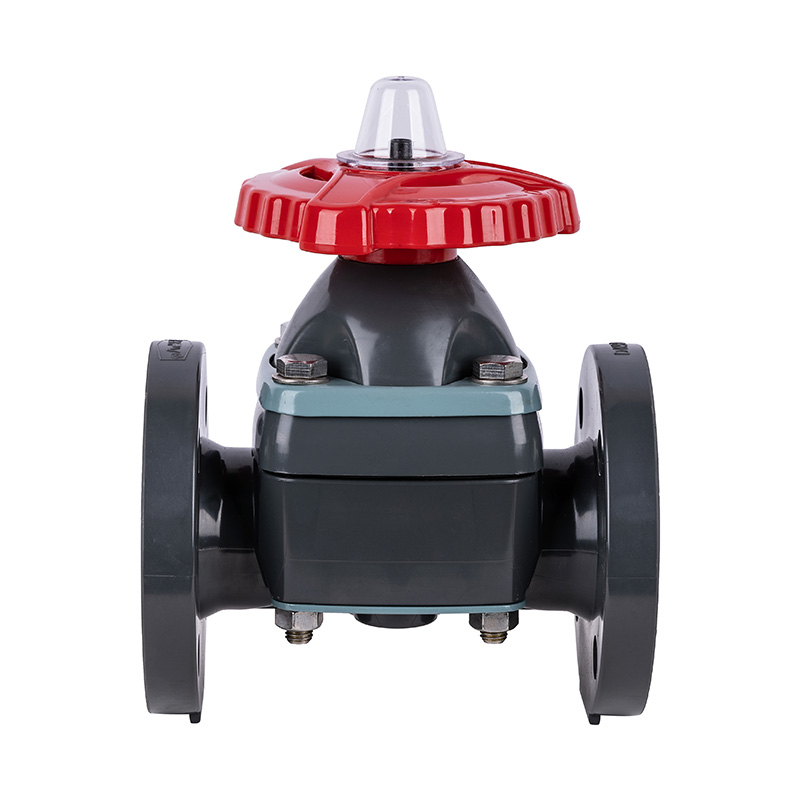

FRPP G41F-10S Flenstype membraanklep DN15-300 GB standaard

FRPP G41F-10S Flenstype membraanklep DN15-300 GB standaard

Hoge kwaliteit fabrieksprijs drukverlagend kunststof FRPP dubbele flensuiteinden 1-weg membraanventiel
Poortgroottes: DN15-DN300
Modelnummer: G41F-10S
Toepassing: Algemeen
Materiaal: kunststof
Temperatuur van de media: hoge temperatuur, gemiddelde temperatuur
Druk: gemiddelde druk
Vermogen: handmatig
Media: Zuur
Structuur: diafragma
Productnaam: FRPP-membraanventiel
Aansluiting: Flensuiteinden
Certificaat: ISO9001
Drukklasse: 1,0 MPa (10 bar)
Ventieltype: 1-weg
Afdichting: EPDM F46
Levertijd: 7 dagen
MOQ: 1 stuk

Neem contact met ons op
VOORV：PPH G41F-10S Flenstype membraanklep DN15-300 GB standaard
VOLGENDE：Geen volgend artikel
Structurele kenmerken van producten
1. Het afdichtingsmembraan is gemaakt van F46 of PFA, het aantal vouwen is ≥120.000 keer en de corrosieweerstand is gelijk aan F4.
2. Door de schroefhefstructuur aan te nemen, is de openings- en sluitkracht enorm en is de stabiliteit goed.

App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Detailtekening membraanklepconstructie
Nee. Naam Materiaal
1 Dekkingslimiet ALS
2 Stud Staal, roestvrij staal
3 Borgmoer FRPP
4 Wasmachine FRPP
5 Wiel Legering materiaal
6 Platen Staal, roestvrij staal
7 Dubbelkoppige stud en moer Staal, roestvrij staal
8 Motorkap FRPP,PVDF,PVCC,PVC-U,PPH
9 Juk Noot Staal, koper Ht300 Staal
10 Stam Staal, roestvrij staal
11 Ventielplaat gietijzer, FRPP, PVDF, PVC-U, PVC-C, PPH,
Staal, roestvrij staal、C.1.FRP
12 Flim EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Lichaam FRPP,PVDF,PVCC,PVC-U,PPH
15 Platen Staal, roestvrij staal

Lijst met werkdruk en werktemperatuur

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Dimensielijst

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
