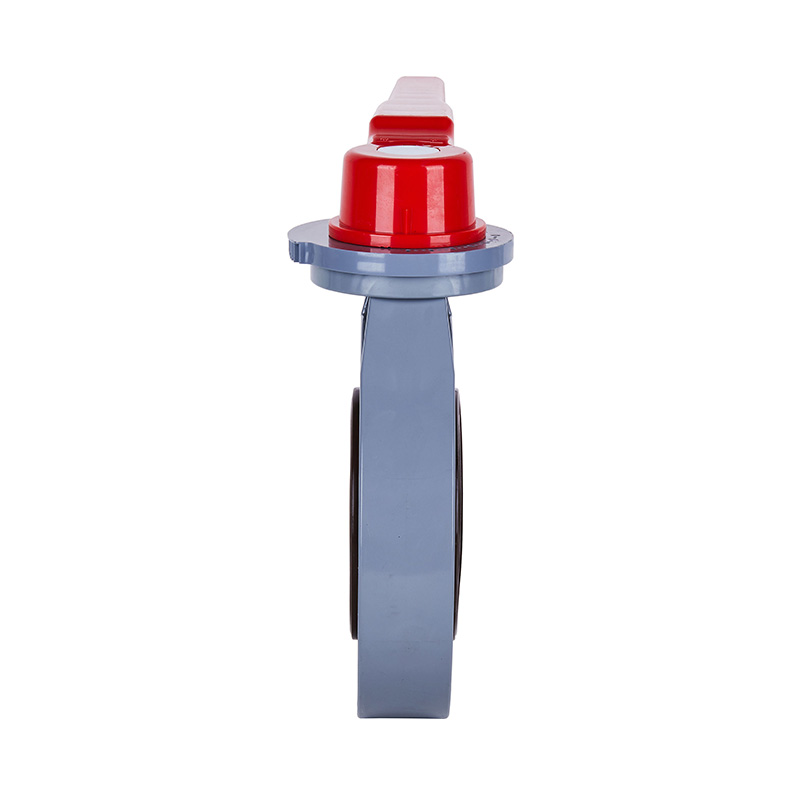

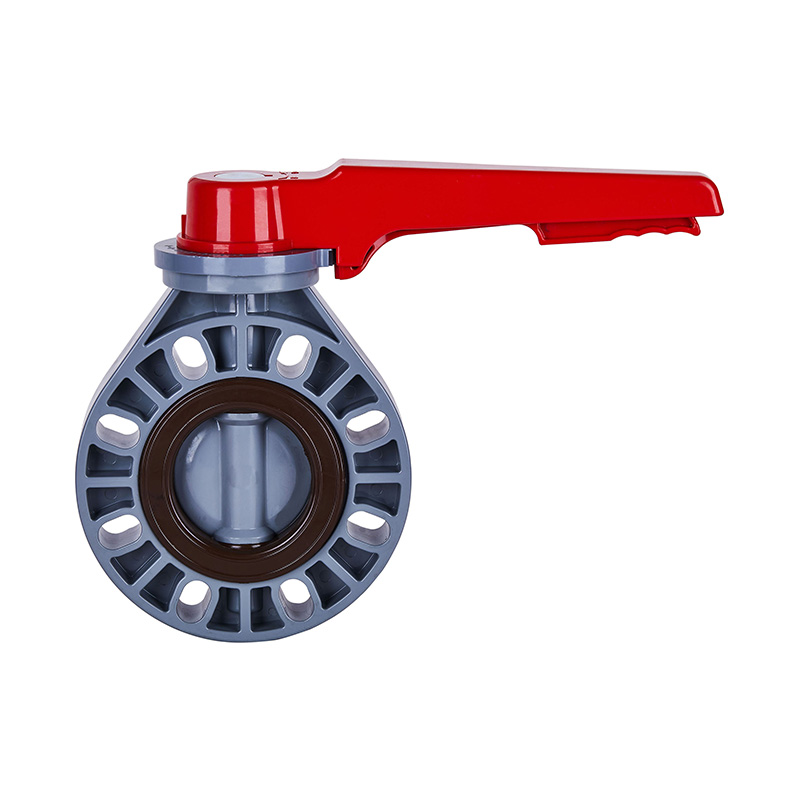

PVC-C D71X-10V handgreep vlinderklep DN15-200 15A-200A JIS standaard

Aangepaste nieuwe PVC-C handmatige vlinderklep met as DN15-200, grijs, DIN JIS ANSI standaard, 4-inch kunststof klep met flensuiteinde, JIS standaard
Merknaam: KXPV
Model: D71X-10V
Toepassing: Algemeen
Materiaal: kunststof
Kleur: grijs, zwart, rood
Gemiddelde temperatuur: hoog, gemiddeld
Druk: Gemiddeld
Stroombron: handmatig
Medium: Zuur
Poortgrootte: DN15-200
Structuur: vlinder
Lichaamsmateriaal: PVC-C
Aansluiting: geflensd uiteinde
Standaard: GB/T27725
Gebruik: Industrieel
Werktemperatuur: -20~95°C
Levertijd: 7 dagen
Minimale bestelhoeveelheid: 1 stuk

Drukklasse: 1,0 MPa (10 bar)

Structuurkenmerken van producten
1. De klep is compact en lichtgewicht, gemakkelijk te demonteren en te onderhouden, en kan in elke positie defect worden.
2. Eenvoudige en compacte structuur met laag bedieningskoppel, waardoor een snelle rotatie van 90 ° mogelijk is voor snel openen.
3. Lineaire stromingseigenschappen met uitstekende regelprestaties
App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Onderdeelmateriaaltabel

Nee.

Naam

Materiaal

1

Handvat hoofd

Materiaal verzamelen

2

Zeshoekige moer

Staal, roestvrij staal

3

Handvat

Materiaal verzamelen

4

Stam

Staal, roestvrij staal

5

Lente

Staal

6

Pas de positioneringsplaat aan

Materiaal verzamelen

7

Vastzetten

Staal

8

Lokalisatie staaf

Materiaal verzamelen

9

Lichaam

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Afdichtingsrubber

EPDM,FPM

11

Schijf

FRPP,PVDF,PVC-C,PVC-U,PPH

Detailtekening van de vlinderklepconstructie

Onderdeelmateriaaltabel

NEE.

Naam van onderdelen

Materiaal

Aantal

1

Handvat

Materiaal verzamelen

1

2

Lokalisatie staaf

Materiaal verzamelen

1

3

Positioneringsplaat

Materiaal verzamelen

1

4

Noten beker

FRPP

4

5

Lichaam

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Schijf

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Afdichtingsrubber

EPDM, FPM

1

8

Stam

Staal, roestvrij staal

1

9

Vastzetten

Staal

1

Afmetingenlijst

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
