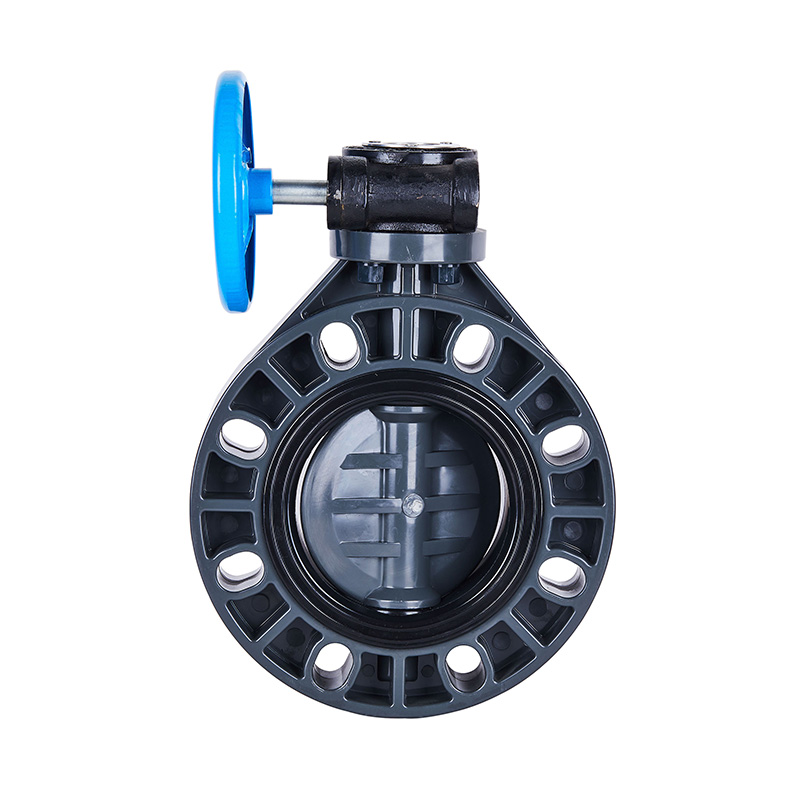

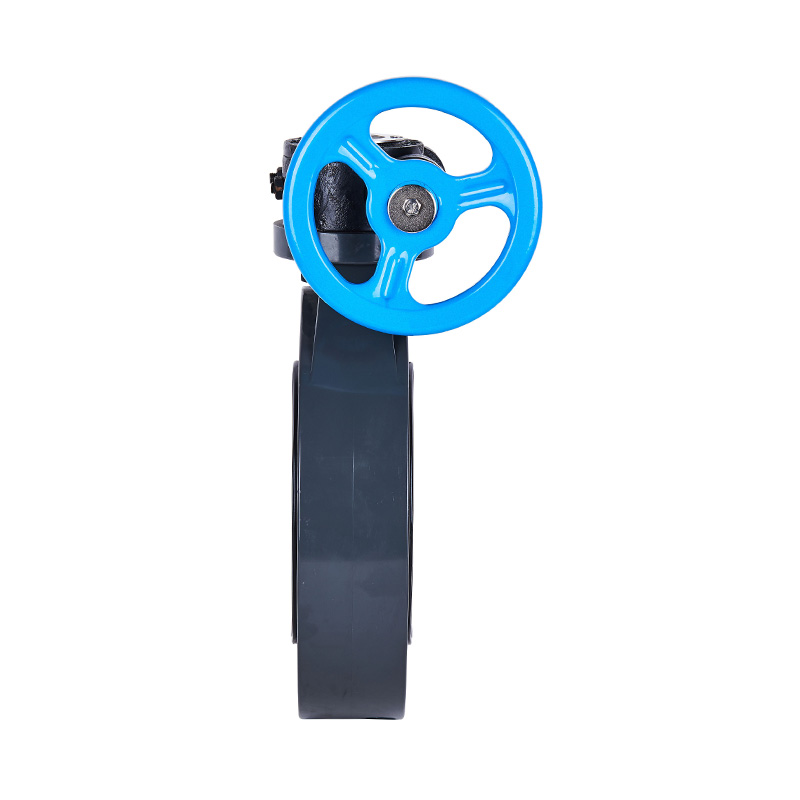

PVC-U D371X-10U wormwiel-vlinderklep DN40-1000 40A-1000A JIS-standaard

Nieuwe collectie PVC-U wormwiel vlinderklep, DN40-1000, industriële zachte afdichting middenafdichting kunststof klep, JIS standaard
Uitvoering: DN40-1000
Stroombron: handmatig
Verbindingstype: wafeltje
Structuur: centrale afdichting
Afdichtingstype: geforceerde afdichting
Stam: standaard
Drukklasse: 1,0 MPa (10 bar)
Werktemperatuur: -5~45°C
Materiaal afdichtingoppervlak: afdichting zacht
Toepassing: industrieel gebruik, gebruik in de waterindustrie
Materiaal verzendpen: staal, roestvrij staal
Merk: KXPV
Specificatie: DN40-1000
Herkomst: Zhejiang, Ningbo

Structuurkenmerken van producten
1. De klep is compact en lichtgewicht, gemakkelijk te demonteren en te onderhouden, en kan in elke positie defect worden.
2. Eenvoudige en compacte structuur met laag bedieningskoppel, waardoor een snelle rotatie van 90 ° mogelijk is voor snel openen.
3. Lineaire stromingseigenschappen met uitstekende regelprestaties

App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Onderdeelmateriaaltabel

Nee.

Naam

Materiaal

1

Wiel ijzer, aluminiumlegering

2

Wormwiel-bier Staal

3

Gegevens Ipat Aluminium

4

Zeshoekige wedstrijd Staal, roestvrij staal

5

Wormwieldeksel ijzer, aluminiumlegering

6

Wormwiel ijzer, aluminiumlegering

7

Grensbout Staal, roestvrij staal

8

Stam Staal, roestvrij staal

9

Dubbelkoppige hengst Staal, roestvrij staal

10

Zeshoekige moer Staal, roestvrij staal

11

Afdichtingsrubber EPDM,FPM
12 Ventielplaat FRPP,PVDF,PVC-C,PVC-U,PPH
13 Lichaam FRPP,PVDF,PVC-C,PVC-U,PPH

Detailtekening vlinderkleptype met wormwiel

Onderdeelmateriaaltabel

NEE.

Naam van onderdelen

Materiaal

Aantal

1

Wiel gietijzer

1

2

Wormwiel gietijzer

1

3

Vastzetten Staal

1

4

Noten beker FRPP

4

5

Lichaam FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventielplaat FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Afdichtingsrubber EPDM, FPM

1

8

Stam Staal, roestvrij staal

1

Afmetingenlijst

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
