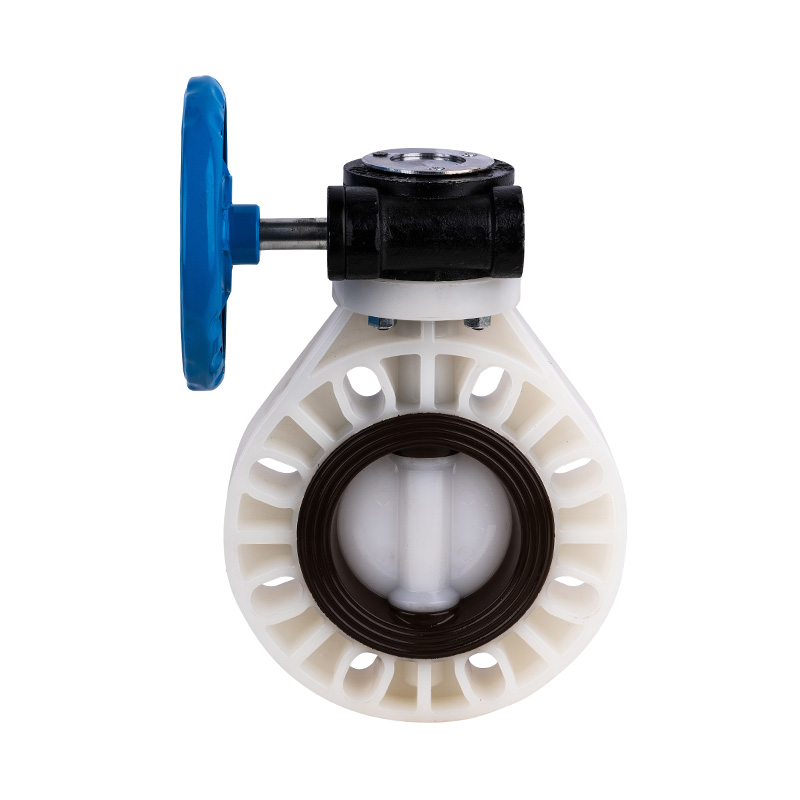

PVDF D371X-10F wormwiel vlinderklep DN32-1000 GB standaard

PVDF wormwiel vlinderklep handmatige middenafdichting zachte afdichting DN32-1000 industriële en draagbare kunststof hendelhendelklep
Rijmodus: handmatig
Verbindingsvorm: wafeltje
Structuur: middenafdichting
Afdichtingstype: geforceerd afgedicht
Klepstaal: gewoon
Drukklasse: 1,0 MPa (10 bar)
Werktemperatuur: -40~150°C
Materiaal van afdichtingsoppervlak: zacht verzegeld
Toepassing: Industrieel gebruik, Industrieel watergebruik
Ventiel: staal, roestvrij staal
Handelsmerk: KXPV
Specificaties: DN32-1000
Herkomst: Ningbo, Zhejiang

Structuurkenmerken van producten
1. De klep is klein en licht, gemakkelijk te demonteren en te repareren, en kan op elke positie defect worden.
2. De structuur is eenvoudig en compact, het bedieningskoppel is klein en de rotatie van 90 ° wordt snel geopend.
3. De stromingseigenschappen zijn meestal recht en de aanpassingsprestaties zijn goed.

App-temperatuurgebonden lijst

Materiaal Middelmatige temperatuur℃ Materiaal Middelmatige temperatuur℃
PVC-C -20℃~ 95℃ PVC-U -5℃ ~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Onderdeelmateriaaltabel

Nee.

Naam

Materiaal

1

Wiel ijzer, aluminiumlegering

2

Wormwiel-bier Staal

3

Gegevens ikpat Aluminium

4

Zeshoekige wedstrijd Staal, roestvrij staal

5

Wormwiel deksel ijzer, aluminiumlegering

6

Wormwiel ijzer, aluminiumlegering

7

Grensbout Staal, roestvrij staal

8

Stam Staal, roestvrij staal

9

Dubbelkoppige hengst Staal, roestvrij staal

10

Zeshoekige moer Staal, roestvrij staal

11

Afdichtingsrubber EPDM,FPM
12 Ventielplaat FRPP,PVDF,PVC-C,PVC-U,PPH
13 Lichaam FRPP,PVDF,PVC-C,PVC-U,PPH

Detailtekening vlinderkleptype met wormwiel

Onderdeelmateriaaltabel

NEE.

Naam van onderdelen

Materiaal

Aantal

1

Wiel gietijzer

1

2

Wormwiel gietijzer

1

3

Vastzetten Staal

1

4

Noten beker FRPP

4

5

Lichaam FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventielplaat FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Afdichtingsrubber EPDM, FPM

1

8

Stam Staal, roestvrij staal

1

Afmetingenlijst

DN (mm) D1 D2 D3 T n-Φ
GB JikS ANSI GB JikS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN (mm) D1 D 2 D3 T n-Φ
GB JikS ANSI GB JikS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33,5
